多孔陶瓷是一種三維網狀結構的陶瓷材料。多孔陶瓷結合了陶瓷材料和泡沫結構的特性，既具有低密度、輕質量、高孔隙率和導熱係數小的特點，又具有耐高溫、耐腐蝕、機械性能高的特點。多孔陶瓷與致密陶瓷相比，具有低密度、輕質量、高孔隙率的特點，因此，多孔陶瓷在流體過濾、吸附、提純等領域有廣泛的應用;與有機泡沫材料相比，多孔陶瓷有耐高溫、耐腐蝕、較好的阻燃性和導熱係數較低的特點，因此多孔陶瓷將逐漸取代有機泡沫類材料，在吸音、隔熱和保溫等工程應用方麵被大量采用。多孔陶瓷還可用作催化劑載體。由於多孔陶瓷具有高比表麵積、高孔隙率、耐高溫、耐酸堿侵蝕、遇有機溶劑不發生反應、不溶解、機械性能和硬度較高等眾多優點，因此利用多孔陶瓷作為催化載體可以保證催化反應迅速、徹底，如汽車尾氣的無害化處理、有毒或汙染性氣體和液體排放前的催化淨化等。此外，多孔陶瓷在生物材料方麵的應用也有著較好的前景。

目前多孔陶瓷的造孔方法有很多，包括添加造孔劑法、直接發泡法、有機泡沫浸漬法、冷凍凝膠法、冷凍幹燥法、溶膠-凝膠法等。其中直接發泡法就是指將表麵活性劑加入陶瓷漿料中，通過機械攪拌向陶瓷漿料中引入氣泡，降低漿體的表麵張力，形成在一定時間內具有穩定性的泡沫陶瓷漿料，在泡沫消散之前，通過固化成型、幹燥製得多孔陶瓷坯體，然後將坯體進行燒結，就可以製得多孔陶瓷。表麵活性劑是一種可以吸附在液體表麵、或者堆積在兩相之間的界麵上，通過改變界麵的表麵張力，使液體或漿體更容易起泡的物質，因為表麵活性劑溶於液體後能夠降低液體的表麵張力，有較好的起泡性能，因此也稱為發泡劑。當氣泡產生後，溶液中的表麵活性劑分子能夠快速地吸附在氣液界麵上，定向排列，降低表麵張力，同時表麵活性劑的疏水基團在範德華力和疏水作用下相互吸引，使表麵活性劑分子吸附在氣液界麵之間，形成緊密堆積的分子層，有利於提高界麵的穩定性，因此表麵活性劑分子的加入可以起到穩定泡沫的作用。

發泡劑摻量對多孔陶瓷材料性能的影響

圖1為固含量60%、SDS摻量分別為0.02%、0.04%、0.06%、0.08%、0.1%下所製備的多孔陶瓷坯體，經過1190℃、保溫2 h燒結後的樣品性能。從圖中可以看出，多孔陶瓷樣品的體積密度和抗壓強度隨發泡劑摻量的增加而減小。當SDS的摻入量由0.02%提高至0.1%時，樣品的密度由890.53降至361.0 kg/m3，抗壓強度由1.7下降至0.2 MPa。當SDS溶於水並經過高速攪拌後，SDS分子可以吸附到氣液界麵上降低表麵張力並產生大量的氣泡，這些氣泡會緊密堆積在一起，氣泡之間有液膜將其隔開，將氣泡引入到陶瓷漿料中後，陶瓷原料分散在氣泡液膜間，形成骨架支撐，幹燥後陶瓷原料液相消失，固化形成含孔隙的多孔陶瓷坯體，引入的氣泡越多，多孔陶瓷的孔隙率越高，孔壁越薄，陶瓷骨架越細;當氣泡的引入量過多時，骨架易發生斷裂，此時多孔陶瓷的抗壓強度就會降低。

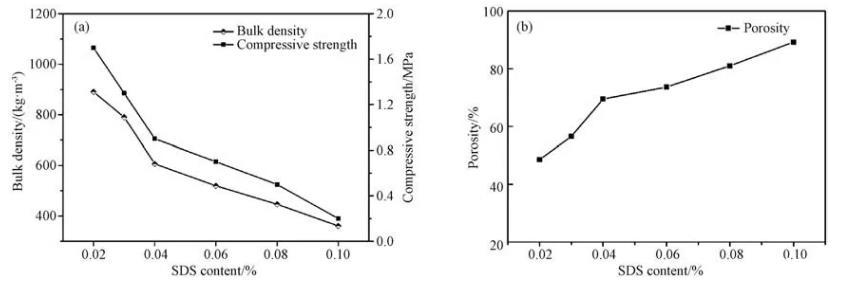

圖1不同發泡劑摻量下多孔陶瓷樣品的性能(a)體積密度和抗壓強度;(b)孔隙率

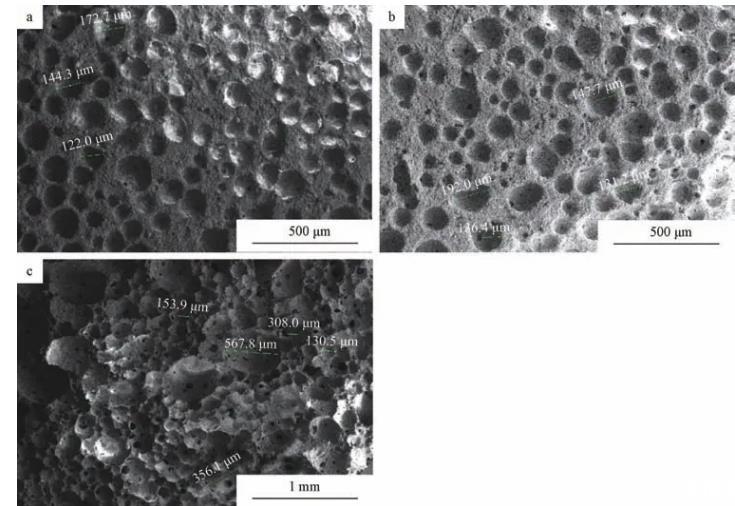

圖2不同SDS摻量(a:0.04%;b:0.08%;c:0.1%)的多孔陶瓷樣品的SEM照片

圖2是SDS摻量分別為0.04%、0.08%、0.1%的多孔陶瓷樣品的SEM照片。從圖可見，當SDS摻量為0.04%和0.08%時，氣孔尺寸在100～200μm左右;當SDS摻量為0.1%時，多孔陶瓷中既有100～200μm之間的孔，又有200～600μm之間的孔，氣孔尺寸分布較為寬泛。這是因為添加表麵活性劑所產生的泡沫狀態是熱力學非穩態孔，同時，在一定的範圍內，表麵活性劑的添加量越多，所產生的泡沫就相對越多。當產生的氣泡過多時，表麵活性劑在氣液界麵的吸附能量相對較小，會導致吸附分子容易從界麵脫附，進而影響了泡沫的穩定性，此時泡沫就會發生合並、粗化，甚至破裂的現象。當SDS的加入量較少時，高速攪拌形成的氣泡量較少，陶瓷原料分散在泡沫之間，形成骨架支撐，阻礙了泡沫的合並與粗化。當SDS的摻入量增大，高速攪拌所產生的泡沫增多，氣泡與氣泡之間緊密堆積，從能量角度來講，此時氣泡間更趨向於向低勢能方向發展，因此產生泡沫合並，泡沫的尺寸增大，進而導致多孔陶瓷孔隙尺寸的變化。
