合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 溫度、截斷半徑、模擬分子數對水汽液界麵特性的影響規律（二）
> 溫度、截斷半徑、模擬分子數對水汽液界麵特性的影響規律（一）
> 氣體富集、雜質對固-液界麵納米氣泡接觸角的影響——結果與討論、結論
> 氣體富集、雜質對固-液界麵納米氣泡接觸角的影響——引言、實驗儀器與試劑
> SRA減縮劑濃度對溶液表麵張力、砂漿凝結時間、水泥水化的影響（三）
> SRA減縮劑濃度對溶液表麵張力、砂漿凝結時間、水泥水化的影響（二）
> SRA減縮劑濃度對溶液表麵張力、砂漿凝結時間、水泥水化的影響（一）
> 篩選常用、經濟且可抑製低階煤煤塵的表麵活性劑（三）
> 篩選常用、經濟且可抑製低階煤煤塵的表麵活性劑（二）
> 篩選常用、經濟且可抑製低階煤煤塵的表麵活性劑（一）
一種新表麵張力改性方法讓全固態電池性能更優
來源：材料科學與工程 瀏覽 694 次 發布時間:2022-06-21
全固態鋰電池(ASSB)因其在安全性和能量密度方麵的優勢，有可能引發電動汽車的電池革命。各種可能的固體電解質的篩選表明，石榴石電解質由於其高的離子導電性和優異的(電)化學穩定性而具有很好的應用前景。然而，石榴石電解質的一個主要挑戰是與鋰金屬陽極接觸不良，導致極大的界麵阻抗和嚴重的鋰枝晶生長。
來自南京工業大學等單位的研究人員，提出了一種新穎的表麵張力改性方法，通過在熔融Li中加入微量的Si3N4(1wt%)來調節Li|石榴石的表麵張力，從而形成親密的Li|石榴石界麵。Li-Si-N熔體不僅可以將Li|石榴石界麵由點對點接觸轉變為連續的麵對麵接觸，而且可以使Li剝離/沉積過程中的電場分布趨於均勻，從而顯著降低其界麵阻抗(25°C時為1Ωcm2)，提高其循環穩定性(在0.4 mA cm−2時為1000h)和臨界電流密度(1.8mA cm−2)。具體地說，與LiFePO4陰極配對的全固態全電池在2C時提供了145mAh g−1的高容量，在1C循環100次後保持了97%的初始容量。
論文鏈接：http://doi.org/10.1002/adfm.202101556

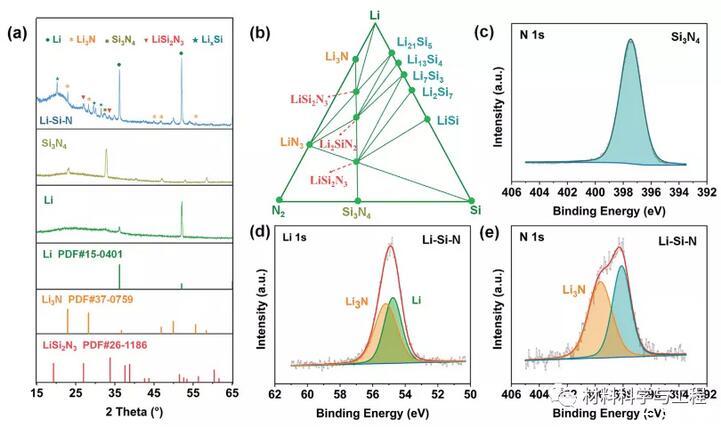

綜上所述，本文首次提出了用微量納米Si3N4(1wt%)調節熔融Li的表麵張力來修飾Li|石榴石界麵的實驗。從Li-Si-N係相圖出發，結合XRD和XPS分析，發現當加熱1wt%Si3N4和Li金屬的混合物時，Li3N、LiSi2N3和LixSi顆粒的形成是一致的，生成的複合材料稱為Li-Si-N熔體。Li-Si-N熔體通過兩種方式極大地改善了與石榴石的界麵接觸：
1)降低了熔融Li的表麵張力，使其易於擴散到石榴石顆粒上，實現了良好的物理接觸；
2)降低了Li|石榴石的界麵形成能，使其具有良好的化學接觸。用1wt%Si3N4降低表麵張力起主導作用。
如預期的那樣，原始Li熔體和Li-Si-N熔體在LLZTO芯塊上的接觸角分別約為120°和30°。SEM圖像顯示，在熔融Li中引入1wt%Si3N4使Li|LLZTO界麵從點對點接觸轉變為親密的麵對麵接觸，使得Li電鍍/剝離過程中的電流分布均勻。密度泛函理論計算表明，熔體Li中的Li3N和LiSi2N3同時降低了Li|LLZTO的界麵形成能。結果表明，改性後的固態Li/LLZTO界麵在25°C下的界麵阻抗為1Ωcm2，CCD值為1.8 mA cm−2。在0.4 mA cm−2下連續充放電1000h後，沒有觀察到枝晶Li滲入電解層。（文：SSC）

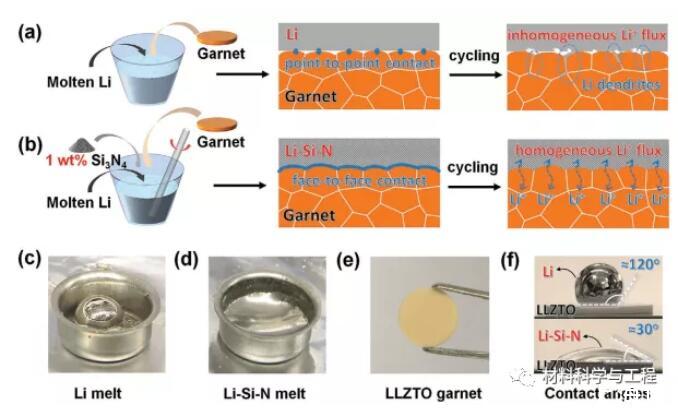

圖1.示意圖顯示了a)純Li熔體和b)Li-Si-N熔體的製備及其與石榴石顆粒的界麵接觸行為。

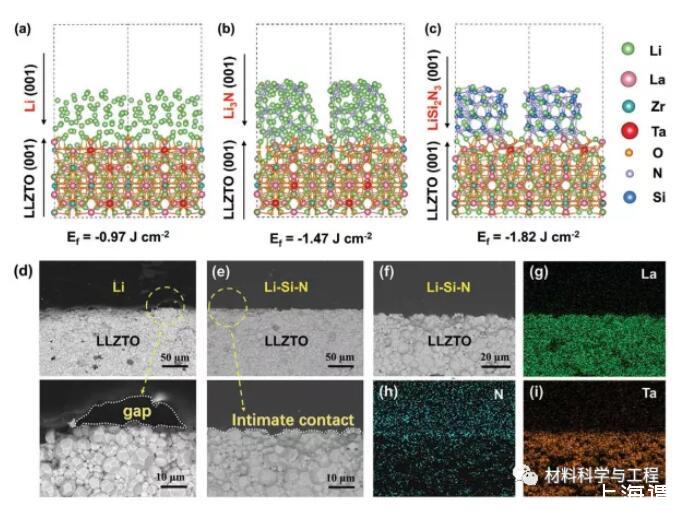

圖2.Li-Si-N複合材料的特性分析。
圖3.界麵形成能的密度泛函計算

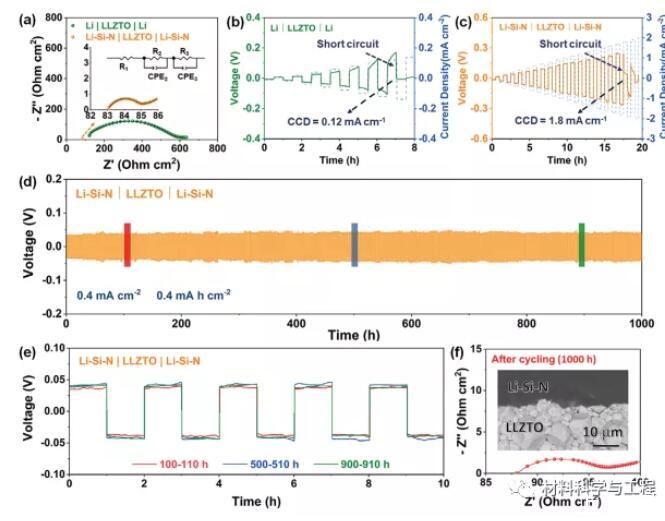

圖4.a)室溫下Li|LLZTO|Li和Li-Si-N|LLZTO|Li-Si-N電池的交流阻抗譜比較。

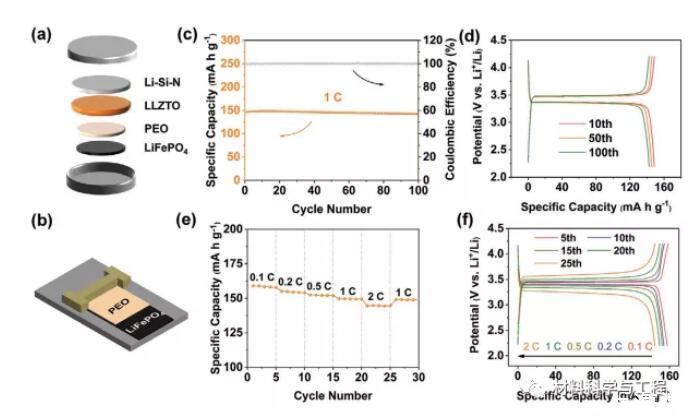

圖5.a，b)全固態Li-Si-N|LLZTO|PEO-LiFePO4電池的製備和組裝示意圖。
